CMI511 便携孔内镀铜测厚仪
仪器介绍
第一台带温度补偿功能的测量孔内镀铜厚度的测厚仪CMI511是手持的电池供电的测厚仪。它能于侵蚀工序前、后，测量孔内镀层厚度。独特的设计使CMI500能够完全胜任对双层或多层电路板的测量，甚至可以穿透锡和锡/铅抗蚀层进行测量。
CMI511独有的温度补偿特性使其适用于在电镀过程中进行厚度测量，从而降低废料、返工成本。

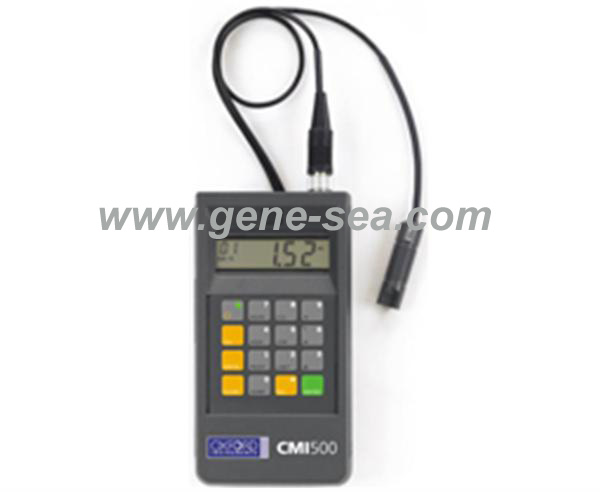

CMI511便携式孔铜测厚仪
孔铜测厚仪的应用
测试蚀刻前后的孔内镀铜厚度
行业
PCB制造厂商及采购买家
技术参数
--可测试最小孔直径：35 mils (899 μm)
--测量厚度范围：0.08 – 4.0 mils (1 – 102 μm)
--电涡流原理：遵守ASTM-E376-96标准的相关规定
--准确度：±0.01 mil (0.25 μm) < 1 mil (25 μm)
--精确度：1.2 mil（30μm）时，达到1.0% （实验室情况下）
--分辨率：0.01 mils (0.1μm)
--校正方式: 单点标准片校正
--显示屏: 高亮度液晶显示屏，1/2英吋(1.27mm)高
--单位: 以按键切换公制(um)及英制(mils)单位选择
--连接阜: RS-232连接阜，用于将数据传输至计算机或打印机
--统计数据: 量测点数、平均值、标准差、最高值、最低值、由打印机可输出直方图或CPK图
--储存量: 2000条读数
--重量: 9OZ(0.26Kg)含电池
--尺寸: 149*794*302 mm
--电池: 9伏干电池或可充电电池
--电池持续时间: 9伏干电池－50小时 9伏充电电池－10小时
--打印机: 任意竖式热感打印机
--按键: 密封膜，增强-16键
便携孔内镀铜测厚仪生产厂商:牛津仪器
