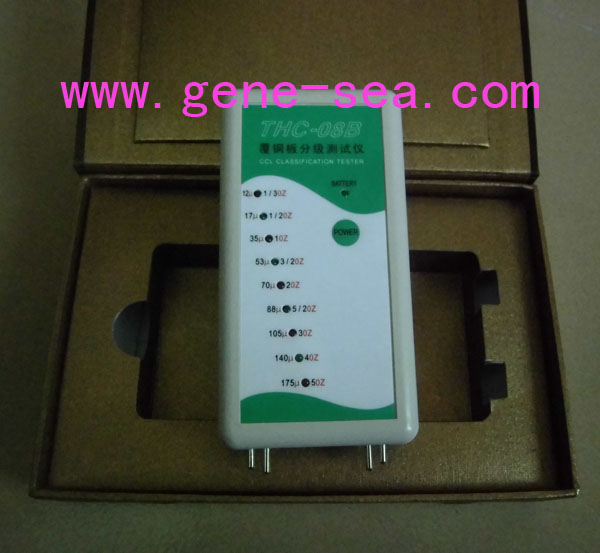

THC-08B型覆铜板分级测试仪

盎司铜厚仪，安铜计，PCB铜箔测厚仪、PCB铜箔分级测试仪、PCB铜箔板分级测量仪、覆铜箔板分级测厚仪、覆铜箔板铜箔测厚仪、铜箔测厚仪、Copper Thinkness Tester、CCL铜箔测厚仪、铜箔测量仪、铜箔厚度分选仪

一、  用途

    当您作为专业线路板厂采购人员欲购买覆铜板，对铜箔厚度产生疑问时，当您作为材料检验或车间生产质检人员，对基板的铜箔把握不准时，您可能会有深刻体会，要是有一台可以装在口袋里随时可以对覆铜板进行复检的“覆铜板分级测试仪”就好了。本公司生产的覆铜板分级测试仪就可满足您以上的愿望，只需要一秒钟就可以测出覆铜板铜箔的厚度，非常方便，测试数据稳定可靠。其中08B型是我公司2008年最新推出的产品,最高测到5OZ，目前国产进口机器都无能测到这个范围,填补市场空白。

二、技术参数

•LED直接显示铜箔厚度：12μ、17μ、35μ、54μ、70μ、88μ、105μ、140μ、175μ

                       1/3OZ、1/2OZ、1 OZ、1.5oz、2 OZ、2.5oz、3 OZ、4oz、5oz

•电源：6F22 9V层叠电池

•整机体积: 140mm×70mm×25mm

•整机重量:200克

其它型号：

THC-06B

LED直接显示铜箔厚度：9μ、 12μ、 17μ、 26μ、 35μ、70μ

                     1/4OZ、1/3OZ、1/2OZ、3/4oz、1OZ、2OZ

THC-10B

LED直接显示铜箔厚度：9μ、 12μ、  17μ、  26μ、35μ、53μ、70μ、105μ

                      1/4OZ、1/3OZ、1/2OZ、3/4oz、1OZ、3/2OZ、2OZ 、3OZ

THC-06A

LED直接显示铜箔厚度：9μ、  12μ、 17μ、 35μ、70μ

                      1/4OZ、1/3OZ、1/2OZ、1OZ、2OZ

THC-08A

LED直接显示铜箔厚度：9μ、 12μ、 17μ、 35μ、70μ、105μ

                     1/4OZ、1/3OZ、1/2OZ、1OZ、2OZ 、3OZ

三、使用方法

•首先按下面板上方的电源开关POWER按键，电源BATTERY指示灯亮。

•将4探针（2个带弹性探针和2 个固定探针）对准铜箔表面，轻轻的水平按下，使其和铜箔板接触可靠。

•此时仪器面板上有一只LED亮，其指示对应的厚度即为该铜箔厚度。

•测试完毕，仪器约20秒后自动关机以免浪费电池。

四、使用注意

1、在测量前，请先将印制板铜箔表面的油污用净布擦干净，以保持测量无误。

•由于测量的边缘效应，在测量时请将测试探针放在距被测铜箔板边缘20-30cm处，以保证测量的准确性。

•本仪器定期需用标准覆铜板样板校核，如发现测试出错，请检查电池电压是否过低，由此会造成测量误差。

•如发现电源指示红灯变暗，即表示仪器需更换电池。

•长期不用时，请将电池取出。

•如仪器出现非正常故障，请勿自行修理，请直接寄往我公司技术服务部，给您解决。

•该仪器实行一年保修，终身维修。
